PN 250

VENTIL ZPĚTNÝ PŘÍRUBOVÝ

Z 15 117 4250
Z 15 117 3250

POUŽITÍ

Jako samočinný uzávěr zamezující zamezující zpětnému proudění media. Pro vodu, vodní páru a jiné neagresivní kapaliny. Použití pro plynné media nutno zvlášť dohodnout.

Teplota [°C]	Materiál tělesa
	11 416	15 128
	Tlak [MPa]
-20	25	-
200	25	25
300	20	25
400	16	20
575	-	16

PN 250

TECHNICKÝ POPIS

Kované těleso. Posuvně uložena kuželka.

MATERIÁL

Těleso:
- 4 = 11 416 do 400°C
- 3 = 15 128 do 575°C

Těsnící plochy - tvrdokov

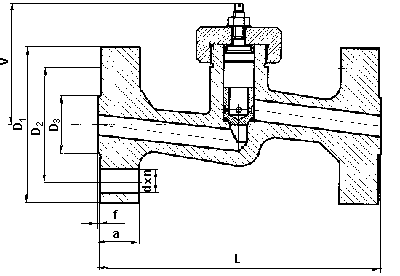

ZÁKLADNÍ ROZMĚRY

Jsou uvedeny v tabulce. Připojovací příruby dle ťSN, DIN.

MONTÁŽ

Do vodorovného potrubí s víkem nahoře.

OVLÁDÁNÍ

Samočinné, tlakem pracovní látky.

DN	D1	a	D3	f	D2	n	d	L	V	kg
15	125	32	45	2	90	4	18	230	80	9
20	-	-	-	-	-	-	-	-	-	-
25	145	35	70	2	105	4	23	260	95	11
32	-	-	-	-	-	-	-	-	-	-
40	185	40	90	3	135	4	27	300	130	13

DN	D1	a	D3	f	D2	n	d	L	V	kg
15	125	32	45	2	90	4	18	230	80	9
20	-	-	-	-	-	-	-	-	-	-
25	145	35	70	2	105	4	23	260	95	11
32	-	-	-	-	-	-	-	-	-	-
40	185	40	90	3	135	4	27	300	130	13

DN	D1	a	D3	f	D2	n	d	L	V	kg
15	125	32	45	2	90	4	18	230	80	9
20	-	-	-	-	-	-	-	-	-	-
25	145	35	70	2	105	4	23	260	95	11
32	-	-	-	-	-	-	-	-	-	-
40	185	40	90	3	135	4	27	300	130	13

DN	D1	a	D3	f	D2	n	d	L	V	kg
15	125	32	45	2	90	4	18	230	80	9
20	-	-	-	-	-	-	-	-	-	-
25	145	35	70	2	105	4	23	260	95	11
32	-	-	-	-	-	-	-	-	-	-
40	185	40	90	3	135	4	27	300	130	13
