PN 160, 250

VENTIL ZPĚTNÝ PŘÍRUBOVÝ

Z 15 117 5160, 5250
Z 15 117 2160, 2250

POUŽITÍ

Jako samočinný uzávěr zamezující zpětnému proudění media. Pro vodu, vodní páru a jiné neagresivní kapaliny. Použití pro plynné media nutno zvlášť dohodnout.

Teplota [°C]	PN 160
	Materiál tělesa
	42 2643	42 2744
	Tlak [MPa]
-20	-	16,0
200	16,0	16,0
300	16,0	12,5
550	-	10,0
575	-	8,0

Teplota [°C]	PN 250
	Materiál tělesa
	42 2643	42 2744
	Tlak [MPa]
-20	-	25,0
200	25,0	25,0
300	20,0	20,0
550	-	16,0
575	-	12,5

PN 160, 250

TECHNICKÝ POPIS

Lité těleso. Posuvně uložena kuželka.

MATERIÁL

Těleso:
- 5 = 42 2643 do 400°C
- 2 = 42 2744 do 575°C

Těsnící plocha - tvrdokov

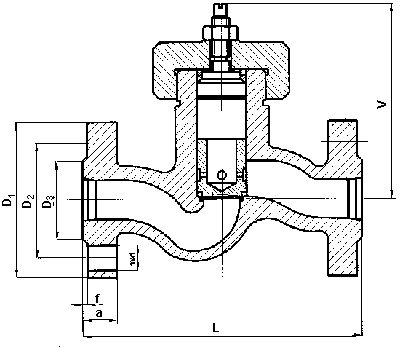

ZÁKLADNÍ ROZMĚRY

Jsou uvedeny v tabulce. Připojovací příruby dle ťSN, DIN.

MONTÁŽ

Do vodorovného potrubí s víkem nahoře.

OVLÁDÁNÍ

Samočinné, tlakem pracovní látky.

DN	PN	D1	a	D3	f	D2	n	d	L	V	kg
50	160	195	37	102	3	145	4	26	300	180	26
50	250	200	42	102	3	150	8	26	350	180	29

DN	PN	D1	a	D3	f	D2	n	d	L	V	kg
50	160	195	37	102	3	145	4	26	300	180	26
50	250	200	42	102	3	150	8	26	350	180	29

DN	PN	D1	a	D3	f	D2	n	d	L	V	kg
50	160	195	37	102	3	145	4	26	300	180	26
50	250	200	42	102	3	150	8	26	350	180	29

DN	PN	D1	a	D3	f	D2	n	d	L	V	kg
50	160	195	37	102	3	145	4	26	300	180	26
50	250	200	42	102	3	150	8	26	350	180	29
