PN 40

VENTIL ZPĚTNÝ PŘÍMÝ

Z 15 117 540
Z 15 117 240

TECHNICKÝ POPIS

Ventil má proudnicový tvar. Proudění pod kuželku. Kuželka je vedena ve víku tělesa.

MATERIÁL

Těleso je z uhlíkaté nebo legované oceli. Sedlo v tělese a těsnící kroužek na kuželce jsou navařeny korozivzdornou ocelí, kromě těsnících ploch pro kuželky DN 15-32, kde jsou těsnící plochy vysoustruženy z celonerezové kuželky. Těsnění je bezazbestové.

MONTÁŽ

Do vodorovného potrubí s víkem nahoře.

PN 40

POUŽITÍ

Ventil lze použít jako samočinný zpětný uzávěr. U ventilu zpětného nelze zaručit těsnost jako u klasického uzavíracího ventilu, a proto v případě požadavku těsnosti je třeba zařadit do potrubí ventil uzavírací. Ventil smí být používán podle platných norem a předpisů pro uvedené parametry. Provozní látkou mohou být voda, vodní pára, vzduch, neagresivní kapaliny a plyny pro PN 40 a teploty do 550°C podle ťSN 13 0010:

PN 40
4,00 MPa při teplotě do 200°C
3,09 MPa při teplotě do 300°C
2,35 MPa při teplotě do 400°C
2,11 MPa při teplotě do 500°C
1,37 MPa při teplotě do 550°C

PŘIPOJENÍ

Stavební délky odpovídají ťSN 13 3042. Připojovací rozměry přírub a úprava těsnících ploch dle ťSN 13 1160 a ťSN 13 1061.

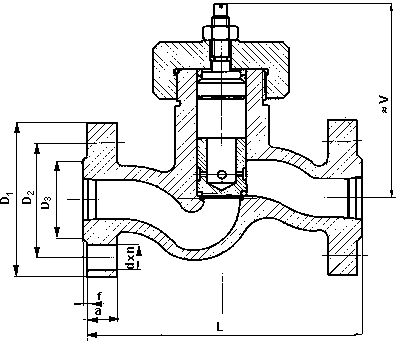

DN	D	L	V	D₁	D₂	D₃	a	f	d	n	kg
15	15	130	66	95	65	47	16	2	14	4	3,0
20	20	150	74	105	75	58	18	2	14	4	4,8
25	25	160	79	115	85	68	18	2	14	4	5,0
32	32	180	88	135	100	78	18	2	18	4	7,4
40	40	200	101	150	110	88	18	3	18	4	9,7
50	50	230	113	165	125	102	20	3	18	4	13,0
65	70	290	123	185	145	122	22	3	18	4	21,0
80	80	310	144	200	160	133	24	3	18	8	29,0
100	100	350	174	230	190	158	24	3	22	8	43,0
125	125	400	219	270	220	184	26	3	26	8	70,0
150	150	480	241	300	250	212	28	3	26	8	98,0
200	200	600	286	375	320	285	34	3	30	12	188,0
