PN 16

VENTIL ZPĚTNÝ PŘÍMÝ

Z 15 117 616

MATERIÁL

Těleso a víko jsou ze šedé litiny. Kuželka do DN 5 je z korozivzdorné oceli, od DN 40 ze šedé litiny se zaválcovaným těsnícím kroužkem z korozivzdorné oceli.

MONTÁŽ

Do vodorovného potrubí s víkem nahoře.

PN 16

POUŽITÍ

Ventil lze použít jako samočinný zpětný uzávěr. U ventilu nelze zaručit těsnost, a proto v případě požadavku těsnosti je třeba zařadit do potrubí ventil uzavírací. Provozní látkou mohou být neagresivní kapaliny, páry a plyny.

Pracovní tlaky:
- 1,60 MPa při teplotě do 120°C
- 1,44 MPa při teplotě do 150°C
- 1,28 MPa při teplotě do 200°C
- 1,12 MPa při teplotě do 250°C
- 0,96 MPa při teplotě do 300°C

TECHNICKÝ POPIS

Ventil má proudnicový tvar tělesa. Proudění pod kuželku. Kuželka je vedena ve víku tělesa.

PŘIPOJENÍ

Stavební délky odpovídají ťSN 13 3042. Připojovací rozměry přírub a úprava těsnících ploch dle ťSN 13 1160 a ťSN 13 1061.

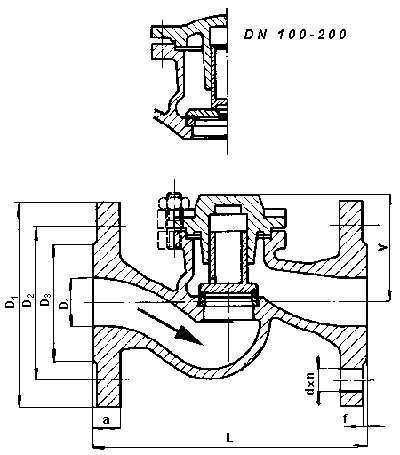

DN	D	L	V	D₁	D₂	D₃	f	a	d	n	kg
15	15	130	53	95	65	45	2	14	14	4	2,3
25	25	160	60	115	85	68	2	16	14	4	4,0
40	40	200	75	145	110	88	3	18	18	4	8,0
50	50	230	85	160	125	102	3	20	18	4	10,0
65	70	290	100	180	145	122	3	20	18	4	15,0
80	80	310	135	195	160	138	3	22	18	8	21,0
100	100	350	158	215	180	158	3	24	18	8	31,0
125	125	400	180	245	210	188	3	26	18	8	46,0
150	150	460	205	280	240	212	3	26	23	8	61,0
200	200	600	255	335	295	268	3	30	23	12	107,0
