VENTIL ZPĚTNÝ

VENTIL ZPĚTNÝ

Z 15 117 716

PŘIPOJENÍ

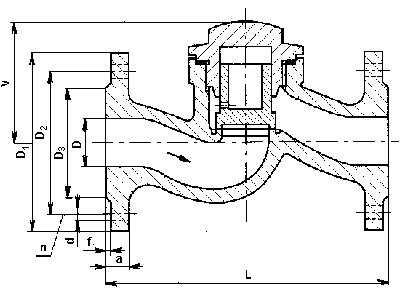

Připojovací a stavební rozměry jsou uvedeny v tabulce

ZKOUŠENÍ

Ventil je zkoušen podle ČSN 13 3060, část 2.

OVLÁDÁNÍ

Samočinné, tlakem pracovní látky.

PN 16

POUŽITÍ

Jako samočinný orgán zamezující zpětnému proudění pracovní látky. Je určen pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny (pro určité agresivní látky po dohodě s výrobcem), pro pracovní tlaky a teploty:

PN 16 1,6 MPa při teplotě do 200°C

Zpětný ventil není armaturou uzavírací, Vyžaduje-li se těsnost, je nutno do potrubí zařadit armaturu uzavírací.

TECHNICKÝ POPIS

Ventil je víkový. Do sedla v tělese dosedá kuželka. Kuželka je volně vedena ve víku. Směr proudění pracovní látky je pod kuželku.

MATERIÁL

Těleso a kuželka jsou z bronzu, víko je z mosazi.

DN	D	L	V	D₁	D₂	D₃	f	a	d	n	kg
15	15	130	72	95	65	45	2	14	14	4	3,3
20	20	150	72	105	75	58	2	16	14	4	4,1
25	25	160	72	115	85	68	2	16	14	4	4,6
32	32	180	80	135	100	78	2	16	18	4	6,9
40	40	200	90	145	110	88	2	18	18	4	8,3
50	50	230	95	160	125	102	3	18	18	4	11,0
