VENTIL ZPĚTNÝ PŘIVAŘOVACÍ Z 15 127 4100 Z 15 127 3100

VENTIL ZPĚTNÝ PŘIVAŘOVACÍ

Z 15 127 4100
Z 15 127 3100

POUŽITÍ

Jako samočinný uzávěr zamezující zamezující zpětnému proudění media. Pro vodu, vodní páru a jiné neagresivní kapaliny. Použití pro plynné media nutno zvlášť dohodnout.

teplota [°C]	Materiál tělesa
	11 416	15 128
	Tlak [MPa]
-20	10	-
200	10	10,0
300	8	8,9
400	6	8,0
550	-	6,3

PN 100

TECHNICKÝ POPIS

Kované těleso. Víkové provedení. Posuvně uložena kuželka.

MATERIÁL

Těleso:
- 4 = 11 416 do 400°C
- 3 = 15 128 do 550°C

Těsnící plocha - tvrdokov

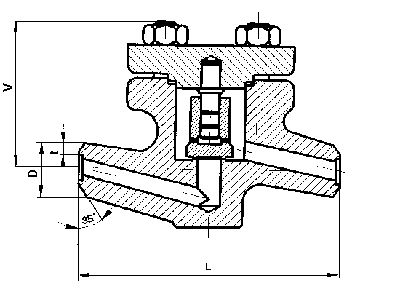

ZÁKLADNÍ ROZMĚRY

Jsou uvedeny v tabulce. Přivařovací konce dle ČSN, DIN.

MONTÁŽ

Do vodorovného potrubí s víkem nahoře.

OVLÁDÁNÍ

Samočinné, tlakem pracovní látky.

DN	D	t	L	V	kg
15	22,0	2,6	120	95	3,7
25	31,8	2,9	130	120	5,5
40	44,5	3,6	150	150	9,0
