VENTIL ZPĚTNÝ PŘIVAŘOVACÍ Z 15 127 4160 Z 15 127 3160

VENTIL ZPĚTNÝ PŘIVAŘOVACÍ

Z 15 127 4160
Z 15 127 3160

POUŽITÍ

Jako samočinný uzávěr zamezující zamezující zpětnému proudění media. Pro vodu, vodní páru a jiné neagresivní kapaliny. Použití pro plynné media nutno zvlášť dohodnout.

Teplota [°C]	Materiál tělesa
	11 416	15 128
	Tlak [MPa]
-20	16	-
200	16	16
300	13	16
400	10	13
575	-	10

PN 160

TECHNICKÝ POPIS

Kované těleso. Víkové provedení. Posuvně uložena kuželka.

MATERIÁL

Těleso:
- 4 = 11 416 do 400°C
- 3 = 15 128 do 550°C

Těsnící plocha - tvrdokov

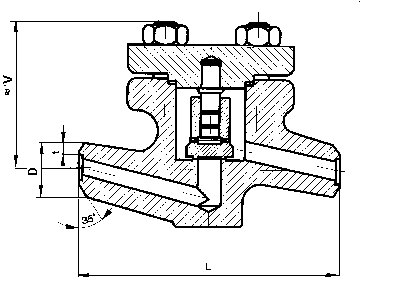

ZÁKLADNÍ ROZMĚRY

Jsou uvedeny v tabulce. Přivařovací konce dle ČSN, DIN.

MONTÁŽ

Do vodorovného potrubí s víkem nahoře.

OVLÁDÁNÍ

Samočinné, tlakem pracovní látky.

DN	D	t	L	V	kg
15	21,3	2,9	120	95	-
20	28,0	4,0	130	120	-
25	33,7	4,0	130	120	-
32	40,0	4,5	150	150	-
40	48,3	5,0	150	150	-
