VENTIL ZPĚTNÝ PŘIVAŘOVACÍ Z 15 127 4250 Z 15 127 3250

VENTIL ZPĚTNÝ PŘIVAŘOVACÍ

Z 15 127 4250
Z 15 127 3250

POUŽITÍ

Jako samočinný uzávěr zamezující zamezující zpětnému proudění media. Pro vodu, vodní páru a jiné neagresivní kapaliny. Použití pro plynné media nutno zvlášť dohodnout.

Teplota [°C]	Materiál tělesa
	11 416	15 128
	Tlak [MPa]
200	10,00	14,20
300	7,65	14,20
400	5,68	12,50
500	-	9,68
550	-	5,16

PN 250

TECHNICKÝ POPIS

Kované těleso. Víkové provedení. Posuvně uložena kuželka.

MATERIÁL

Těleso:
- 4 = 11 416 do 400°C
- 3 = 15 128 do 550°C

Těsnící plochy - tvrdokov

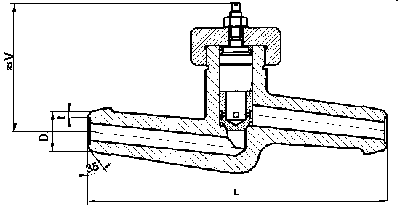

ZÁKLADNÍ ROZMĚRY

Jsou uvedeny v tabulce. Přivařovací konce dle ČSN, DIN.

MONTÁŽ

Do vodorovného potrubí s víkem nahoře.

OVLÁDÁNÍ

Samočinné, tlakem pracovní látky.

DN	D	t	L	V	kg
15	21,3	3,6	230	80	-
20	28,0	5,0	260	95	-
25	33,7	5,0	260	95	-
32	40,0	6,3	300	130	-
40	48,3	7,0	300	130	-
