VENTIL ZPĚTNÝ PŘIVAŘOVACÍ Z 15 127 5160, 5250 Z 15 127 2160, 2250

VENTIL ZPĚTNÝ PŘIVAŘOVACÍ

Z 15 127 5160, 5250
Z 15 127 2160, 2250

POUŽITÍ

Jako samočinný uzávěr zamezující zamezující zpětnému proudění media. Pro vodu, vodní páru a jiné neagresivní kapaliny. Použití pro plynná media nutno zvlášť dohodnout.

Teplota [°C]	PN 160
	Materiál tělesa
	42 2643	42 2744
	Tlak [MPa]
-20	-	16,0
200	16,0	16,0
300	16,0	12,5
550	-	10,0
575	-	8,0

Teplota [°C]	PN 250
	Materiál tělesa
	42 2643	42 2744
	Tlak [MPa]
-20	-	25,0
200	25,0	25,0
300	20,0	20,0
550	-	16,0
575	-	12,5

PN 160, 250

TECHNICKÝ POPIS

Lité těleso. Víkové provedení. Posuvně uložena kuželka.

MATERIÁL

Těleso:
- 5 = 42 2643 do 400°C
- 2 = 42 2744 do 575°C

Těsnící plochy - tvrdokov

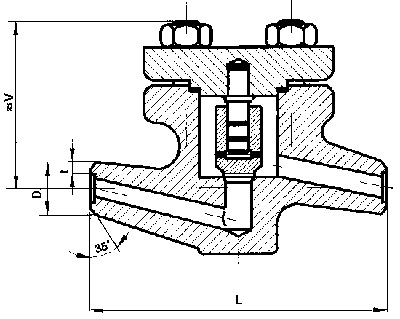

ZÁKLADNÍ ROZMĚRY

Jsou uvedeny v tabulce. Přivařovací konce dle ČSN, DIN.

MONTÁŽ

Do vodorovného potrubí s víkem nahoře.

OVLÁDÁNÍ

Samočinné, tlakem pracovní látky.

DN	PN	D	t	L	V	kg
50	160	62	6,3	300	180	-
50	250	61	8,0	350	180	-
