VENTIL ZPĚTNÝ. NÁROŽNÍ Z 15 217 616

VENTIL ZPĚTNÝ. NÁROŽNÍ

Z 15 217 616

PŘIPOJENÍ

Stavební délky odpovídají ČSN 13 3042. Připojovací příruby a úprava těsnících ploch s hrubou těsnící lištou odpovídají ČSN 13 1061 a ČSN 13 1060.

MATERIÁL

Těleso a víko jsou ze šedé litiny. Sedlo v tělese je z nerezavějící oceli. Kuželka u menších světlostí je z nerezavějící oceli, u větších světlostí z uhlíkové oceli s návarem korozivzdornou ocelí.

PN 16

POUŽITÍ

Ventil se používá k samočinnému zastavení zpětného proudění pracovní látky. Není uzavíracím orgánem. Smí být používán podle platných norem a předpisů pro uvedené parametry. Provozní látkou mohou být voda, vodní pára, vzduch, neagresivní kapaliny a plyny do PN 16 a pro teploty do 300°C dle ČSN 13 0010:

PN 16
1,60 MPa při teplotě do 120°C
1,28 MPa při teplotě do 200°C
1,12 MPa při teplotě do 250°C
0,96 MPa při teplotě do 300°C

TECHNICKÝ POPIS

Ventil zpětný nárožný. Ventil zpětný je ovládán samočinně tlakem pracovní látky na kuželku, která svým pohybem zabraňuje zpětnému proudění a rázům pracovní látky.

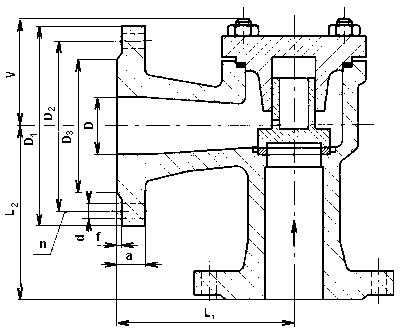

DN	D	L₁	L₂	V	D₁	D₂	D₃	a	f	d	n	kg
15	15	65	65	66	95	65	47	14	2	14	4	3,5
25	25	80	80	80	115	85	68	16	2	14	4	5,5
40	40	100	100	105	150	110	88	18	3	18	4	11,0
50	50	115	115	115	165	125	102	20	3	18	4	14,0
65	70	145	145	135	185	145	122	20	3	18	4	23,0
80	80	155	155	145	200	160	133	22	3	18	8	30,0
100	100	175	175	175	220	180	158	24	3	18	8	47,0
125	125	200	200	215	250	210	184	26	3	18	8	70,0
150	150	240	140	240	285	240	212	26	3	23	8	96,0
200	200	300	300	285	340	295	268	30	3	23	12	190,0
