PN 40

VENTIL ZPĚTNÝ PŘÍMÝ

Z 16 117 040

MATERIÁL

Těleso, víko a kuželka jsou odlitky z nerezavějící oceli 42 2942. Sedla v tělese a na kuželce jsou vytvořena ze základního materiálu. Pružina je z nerezavějícího materiálu.

MONTÁŽ

Ventil je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNÍ

Samočinné, tlakem pracovní látky.

PN 40

POUŽITÍ

Ventily se používají k samočinnému zastavení zpětného proudění a nárazům pracovní tekutiny v chemickém a potravinářském průmyslu pro teploty do 250°C. Nejsou uzavíracím orgánem. Pro praktické použití jednotlivých pracovních tekutin si můžete vyžádat tabulku korozní odolnosti. Použití pro jiné pracovní tekutiny je možné po konzultaci s výrobcem. Přípustné pracovní přetlaky k:

- 4,0 MPa při teplotě do 20°C
- 2,3 MPa při teplotě do 250°C

TECHNICKÝ POPIS

Ventil má proudnicový tvar tělesa. Kuželka je vedena ve víku. Proudění pod kuželku.

PŘIPOJENÍ

Stavební délky odpovídají ČSN 13 3042. Připojovací rozměry a úprava těsnících ploch s hrubou lištou odpovídají ČSN 13 1061.

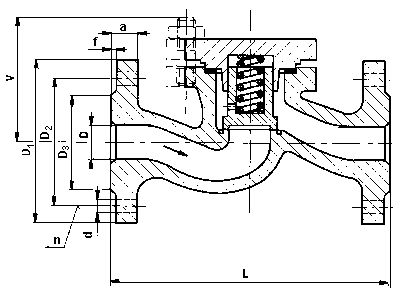

DN	D	L	V	D₁	D₂	D₃	a	f	d	n	kg
100	100	350	170	235	190	158	24	3	22	8	42,5
125	125	400	220	270	220	184	26	3	26	8	68,1
150	150	480	240	300	250	212	28	3	26	8	96,5
200	200	600	285	375	320	285	34	3	30	12	184,7
