VENTIL ZPĚTNÝ PŘÍMÝ Z 16 117 540

VENTIL ZPĚTNÝ PŘÍMÝ

Z 16 117 540

PŘIPOJENÍ

Stavební délky odpovídají DIN 3202. Rozměry vstupní a výstupní příruby tělesa s těsnící lištou tvaru ”C” nebo ”D” odpovídající normám DIN 2501 a DIN 2545.

MATERIÁL

Těleso a víko jsou odlitky z uhlíkaté oceli a jsou spojeny závrtnými šrouby. Sedlo v tělese je navařeno nerezovým drátem. Kuželka do DN 50 včetně je z nerezové oceli, od DN 65 je z uhlíkaté oceli s návarem těsnící plochy nerezovým drátem. Pružina do DN 50 je z nerezavějícího drátu, od DN 65 je z uhlíkatého pružinového drátu.

PN 40

POUŽITÍ

Jako samočinný zpětný uzávěr. U ventilu z titulu funkce nelze zaručit těsnost jako u klasického uzavíracího ventilu, a proto v případě požadavku těsnosti je třeba zařadit do potrubí ventil uzavírací. Ventil smí být používán podle platných norem a předpisů pro uvedené parametry. Provozní látkou mohou být voda, vodní pára, vzduch, neagresivní kapaliny a plyny pro tlaky do PN 40 a teploty do 400°C podle DIN 2401:

PN 40
40 bar při teplotě do 120°C
35 bar při teplotě do 200°C
32 bar při teplotě do 250°C
28 bar při teplotě do 300°C
24 bar při teplotě do 350°C
21 bar při teplotě do 400°C

TECHNICKÝ POPIS

Ventil má proudnicový tvar. Proudění pod kuželku. Kuželka je vedena ve víku tělesa a dotlačována do sedla tělesa pružinou.

MONTÁŽ

Do vodorovného i svislého potrubí.

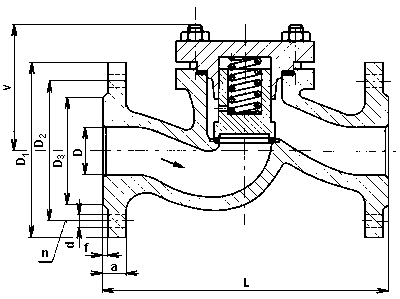

DN	D	L₁	V	D₁	D₂	D₃	a	f	d	n	kg
15	15	130	66	95	65	45	16	2	14	4	3,5
20	20	150	75	105	75	58	18	2	14	4	4,5
25	25	160	80	115	85	68	18	2	14	4	5,5
32	32	180	88	140	100	78	18	2	18	4	8,0
40	40	200	105	150	110	88	18	3	18	4	11,0
50	50	230	115	165	125	102	20	3	18	4	14,0
65	70	290	135	185	145	122	22	3	18	8	23,0
80	80	310	145	200	160	138	24	3	18	8	30,0
100	100	350	175	235	190	162	24	3	22	8	47,0
125	125	400	215	270	220	188	26	3	26	8	70,0
150	150	480	240	300	250	218	28	3	26	8	96,0
200	200	600	285	375	320	285	34	3	30	12	190,0
