VENTIL ZPĚTNÝ ROHOVÝ Z 16 217 540

VENTIL ZPĚTNÝ ROHOVÝ

Z 16 217 540

PŘIPOJENÍ

Stavební délky jsou uvedeny v tabulce. Připojovací rozměry a úprava těsnících ploch s hrubou těsnící lištou odpovídající normám DIN 2501, 2526 a 2545.

MATERIÁL

Těleso a víko jsou odlitky z uhlíkaté ocelolitiny. Sedlo v tělese tvoří návar nerezavějící elektrodou. Kuželka u menších světlostí je z nerezové oceli, u větších světlostí je z uhlíkaté oceli s návarem těsnící plochy nerezovým drátem. Pružina do DN 50 je z nerezavějícího drátu, od DN 65 je z uhlíkatého pružinového drátu.

OVLÁDÁNÍ

Samočinně tlakem pracovní látky.

PN 40

POUŽITÍ

Jako samočinný zpětný uzávěr. U ventilu z titulu funkce nelze zaručit těsnost jako u klasického uzavíracího ventilu, a proto v případě požadavku těsnosti je třeba zařadit do potrubí ventil uzavírací. Ventil smí být používán podle platných norem a předpisů pro uvedené parametry. Provozní látkou mohou být voda, vodní pára, vzduch, neagresivní kapaliny a plyny pro tlaky do PN 40 a teploty do 400°C podle DIN 2401:

PN 40
40 bar při teplotě do 120°C
35 bar při teplotě do 200°C
32 bar při teplotě do 250°C
28 bar při teplotě do 300°C
24 bar při teplotě do 350°C
21 bar při teplotě do 400°C

TECHNICKÝ POPIS

Ventil je víkový. V tělese je zaválcováno sedlo, na které dosedá kuželka. Kuželka je volně vedena ve víku. Směr proudění pracovní látky je pod kuželku.

MONTÁŽ

Ventil je nutno montovat do potrubí s víkem nahoře.

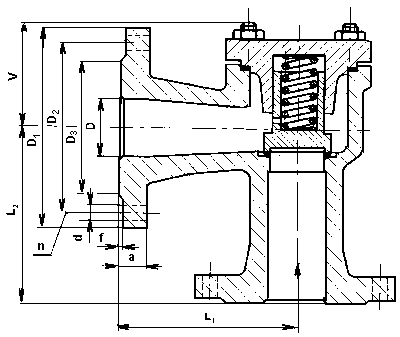

DN	D	L₁	L₂	V	D₁	D₂	D₃	a	f	d	n	kg
15	15	65	65	66	95	65	45	16	2	14	4	3,5
20	20	75	75	75	105	75	58	18	2	14	4	4,5
25	25	80	80	80	115	85	68	18	2	14	4	6,0
32	32	90	90	88	140	100	78	18	2	18	4	7,5
40	40	100	100	105	150	110	88	18	3	18	4	10,5
50	50	115	115	115	165	125	102	20	3	18	4	14,0
65	70	145	145	135	185	145	122	22	3	18	4	23,0
80	80	155	155	145	200	160	138	24	3	18	8	32,0
100	100	175	175	175	235	190	162	24	3	18	8	45,0
125	125	200	200	215	270	220	188	26	3	22	8	70,0
150	150	240	240	240	300	250	218	28	3	26	8	98,0
200	200	300	300	285	375	320	285	34	3	30	12	188,0
