VENTIL ZPĚTNÝ ROHOVÝ Z 16 217 616

VENTIL ZPĚTNÝ ROHOVÝ

Z 16 217 616

PŘIPOJENÍ

Stavební délky jsou uvedeny v tabulce. Připojovací rozměry a úprava těsnících ploch s hrubou těsnící lištou odpovídající normám DIN 2501, 2526 a 2533.

MATERIÁL

Těleso a víko jsou odlitky ze šedé litiny. Sedlo v tělese je z nerezavějící oceli. Kuželka u menších světlostí je z nerezavějící oceli, u větších světlostí je z uhlíkaté oceli s návarem těsnící plochy nerezovým drátem. Pružina do DN 50 je z nerezavějícího drátu, od DN 65 je z uhlíkatého pružinového drátu.

OVLÁDÁNÍ

Samočinně tlakem pracovní látky.

PN 16

POUŽITÍ

Jako samočinný zpětný uzávěr. U ventilu z titulu funkce nelze zaručit těsnost jako u klasického uzavíracího ventilu, a proto v případě požadavku těsnosti je třeba zařadit do potrubí ventil uzavírací. Ventil smí být používán podle platných norem a předpisů pro uvedené parametry. Provozní látkou mohou být voda, vodní pára, vzduch, neagresivní kapaliny a plyny pro tlaky do PN 16 a teploty do 300°C podle DIN 2401:

PN 16
16 bar při teplotě do 120°C
13 bar při teplotě do 200°C
11 bar při teplotě do 250°C
10 bar při teplotě do 300°C

TECHNICKÝ POPIS

Ventil je víkový. V tělese je zaválcováno sedlo, na které dosedá kuželka. Kuželka je volně vedena ve víku. Směr proudění pracovní látky je pod kuželku.

MONTÁŽ

Ventil je nutno montovat do potrubí s víkem nahoře.

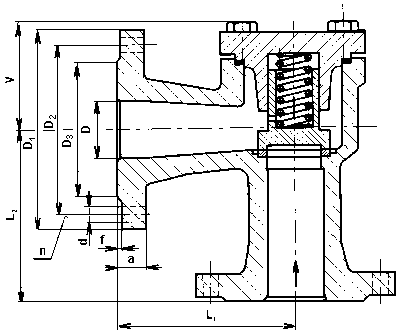

DN	D	L₁	L₂	V	D₁	D₂	D₃	a	f	d	n	kg
15	15	65	65	65	95	65	47	14	2	14	4	2,2
25	25	80	80	75	115	85	68	16	2	14	4	3,6
40	40	100	100	100	150	110	88	18	3	18	4	7,5
50	50	115	115	110	165	125	102	20	3	18	4	9,5
65	70	145	145	130	185	145	122	20	3	18	4	16,0
80	80	155	155	140	200	160	138	22	3	18	8	20,0
100	100	175	175	170	220	180	158	24	3	18	8	31,0
125	125	200	200	210	250	210	188	26	3	22	8	46,0
150	150	240	240	235	285	240	218	26	3	26	8	62,0
200	200	300	300	280	340	295	268	30	3	30	12	125,0
