VENTIL ZPĚTNÝ. BEZPŘÍRUBOVÝ Z 17 177 040 C 09 402 040

VENTIL ZPĚTNÝ. BEZPŘÍRUBOVÝ

Z 17 177 040
C 09 402 040

TECHNICKÝ POPIS

Ventil zpětný bezpřírubový, z lité nerezavějící oceli, samočinný, se vyrábí pro PN 6 až PN 40 a pro teploty od -50°C do +400°C. Používá se pro kapalné i plynné tekutiny.

PŘIPOJENÍ

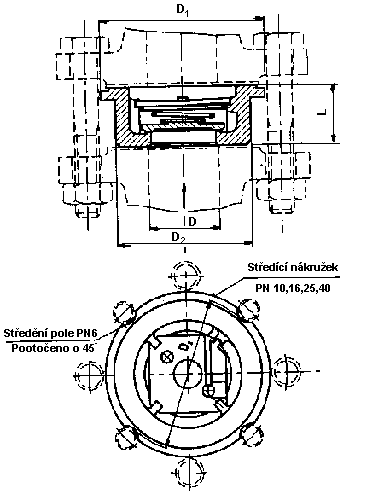

Rozměr D1 středícího nákružku zajišťuje vystředění mezi příruby s hrubou těsnící lištou dle norem ČSN, a to pro PN 10, 16, 25 a 40. Odlehčení na vnějším průměru na rozměr D2 slouží pak pro vystředění mezi příruby PN 6.

MATERIÁL

Těleso, pružina, kuželka a deska jsou z austenitické nerezavějící oceli.

PN 40

POUŽITÍ

Ventil se používá k samočinnému zamezení zpětného toku provozní tekutiny, především v parních teplovodních, hydraulických a pneumatických rozvodech. Je možno ho použít i jako ventil přetlakový, zavzdušňovací, do sacích košů čerpadel a dalších podobných provozů. Provozní přetlaky v závislosti na teplotě určuje norma ČSN 13 0010:

PN 40
4,0 MPa při teplotě do - 50°C
3,5 MPa při teplotě do 200°C
2,8 MPa při teplotě do 300°C
2,1 MPa při teplotě do 400°C

Tyto ventily lze s výhodou použít v těch provozech, kde je kladen nárok na:

- malé stavební rozměry
- malou hmotnost
- nízkou hlučnost při provozu
- malé tlakové ztráty
- malé otevírací přetlaky
- úspory energie
- libovoulnou polohu použití

Hodnoty přetlaků ve směru toku pod kuželkou, při kterých už ventil propouští, pro standardní provedení, tj. ventil s pružinou a u provedení bez pružiny, a hodnoty ztrátového součinitele a objemového průtoku Kv, jsou součástí podrobnějšího katalogového listu, který lze vyžádat u výrobce.

DN	D	L	D₁	D₂	D₃	kg
15	15	16,0	52	43,5	40	0,15
25	25	22,0	72	63,5	52	0,28
40	40	31,5	93	86,5	74	0,65
50	49	40,0	108	96,5	92	1,02
65	70	46,0	128	116,5	113	1,90
80	80	50,0	143	132,5	132	2,90
