VENTIL ZPĚTNÝ. ŠIKMÝ



VENTIL ZPĚTNÝ. ŠIKMÝ C 09.2 117 016
MONTÁŽ

Ventil je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNÍ

Samočinné, tlakem pracovní látky na kuželku, která svým pohybem zabraňuje zpětnému proudění a rázům pracovní látky.

ZKOUŠENÍ

Ventil je zkoušen podle DIN 3230.

PN 16

POUŽITÍ

Jako samočinná armatura zamezující zpětnému proudění pracovní látky. Pro agresivní média, kapaliny, páry a plyny. Vhodnost použití je závislá na agresivitě pracovní látky za pracovní teploty. Ventily je možno použít pro pracovní tlaky a teploty:

PN 16  1,6 MPa při teplotě do 250°C

Zpětný ventil není armaturou uzavírací. Važaduje-li se těsnost, je nutno do potrubí zařadit armaturu uzavírací.

TECHNICKÝ POPIS

Ventil je víkový. Sedla tělesa a kuželky jsou ze základního materiálu. Kuželka je volně vedena na čepu ve víku, do sedla je dotlačována pružinou. Směr proudění pracovní látky je pod kuželkou.

PŘIPOJENÍ

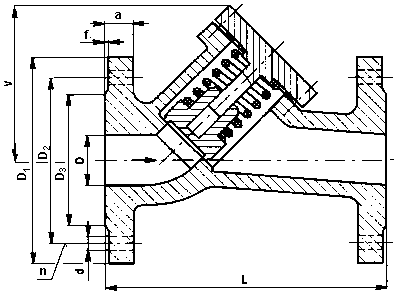

Připojovací a stavební rozměry jsou uvedeny v tabulce.

MATERIÁL

Těleso, víko korozivzdorná ocel
Kuželka, pružina korozivzdorná ocel
DN D L V D1 D2 D3 a f d n kg
65 70 290 155 185 145 122 18 3 18 4 18
80 80 310 175 200 160 138 20 3 18 8 23
100 100 350 200 220 180 158 20 3 18 8 32
125 125 400 280 250 210 188 22 3 18 8 51
150 150 480 320 285 240 212 22 3 22 8 73
