KLAPKY SAUNDERS-VIA

s O-kroužkem

standardní provedení - O-kroužek z NBR (gumový), speciální provedení - O-kroužek z FPM (viton), PTFE nebo EPDM. (třída těsnosti 1 dle DIN 3230).

kovové

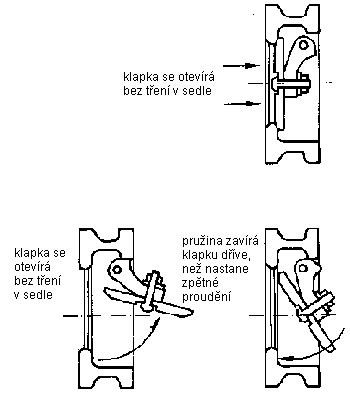

Pokud se klapka používá pro teploty, při nichž nejsou již O-kroužky použitelné, těsní klapka kov na kov.

Stálý nárůst nákladů na energii nutí ke snižování provozních nákladů. Zpětné klapky SAUNDERS.VIA série CV mají minimální tlakovou ztrátu, proto výrazným způsobem snižují provozní náklady.

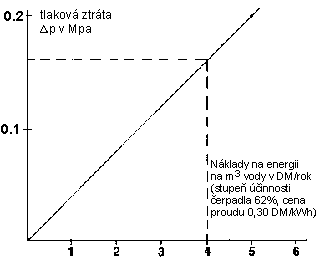

Vedlejší graf ukazuje závislost ročních nákladů na energii na 1 m3 vody na tlakové ztrátě.

Příklad:

Zpětná klapka SAUNDERS·VIA DN 200 má při průtoku vody 225 m3/h (rychlost proudění 2 m/s tlakovou ztrátu o 0,016 MPa nižší než např. zpětný uzávěr s paralelním zdvihem.

Z vedlejšího grafu odečteme:

při rozdílu tlakových ztrát 0,016 MPa ušetříme 4,- DM za rok na 1 m3 vody. Při 225 m3 vody činí tedy roční úspora 900,- DM.

DN

Součinitel Kws

DN

Součinitel Kws

DN

Součinitel Kws

DN

Součinitel Kws

50

40

125

380

300

3170

600

18650

65

65

150

590

350

3620

700

27000

80

110

200

1175

400

5670

800

37800

100

215

250

2050

500

9470

900

51000
