ODVADĚČ KONDENZÁTU PLOVÁKOVÝ

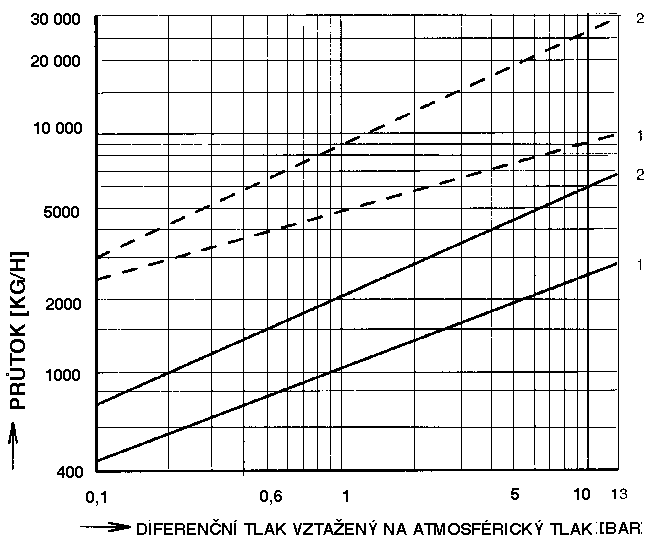

Křivka 1
Diagram udává maximální průtok vřelého kondenzátu s regulátorem R13. Čárkovaná křivka 1 ukazuje průtok vřelého kondenzátu s regulátorem R13 a s maximálním otevřením stupňové trysky.

Křivka 2
Diagram udává maximální průtok studené vody pro regulátor R13, resp. R13 s maximálním otevřením stupňové trysky.

ZPĚT

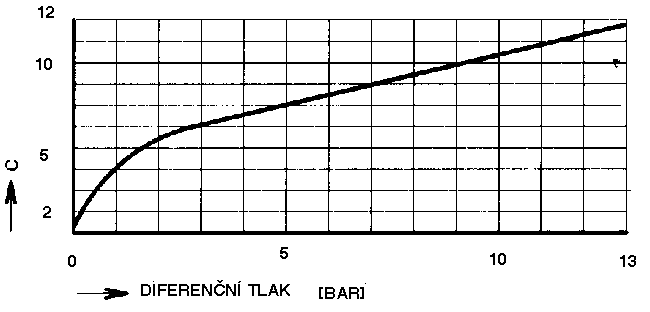

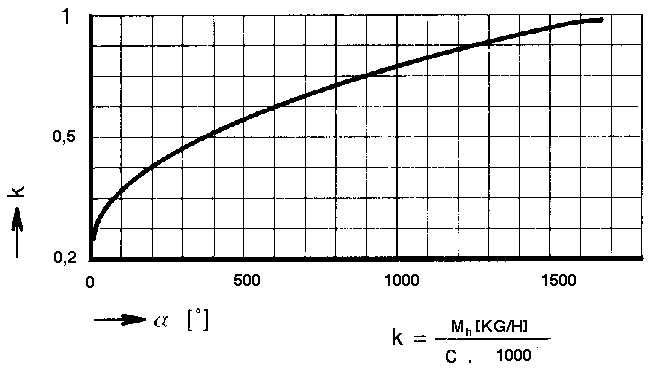

Dodatkové diagramy slouží k výpočtu úhlu ”” pro nastavení stupňové trysky v závislosti na hodnotě k.
