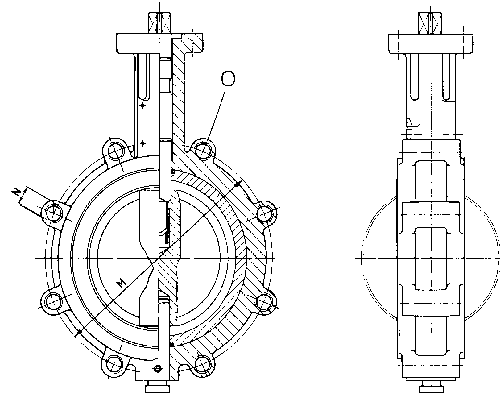

KLAPKY SAUNDERS-VIA

KLAPKY SAUNDERS-VIA

SÉRIE RS

PN 40 až DN 600

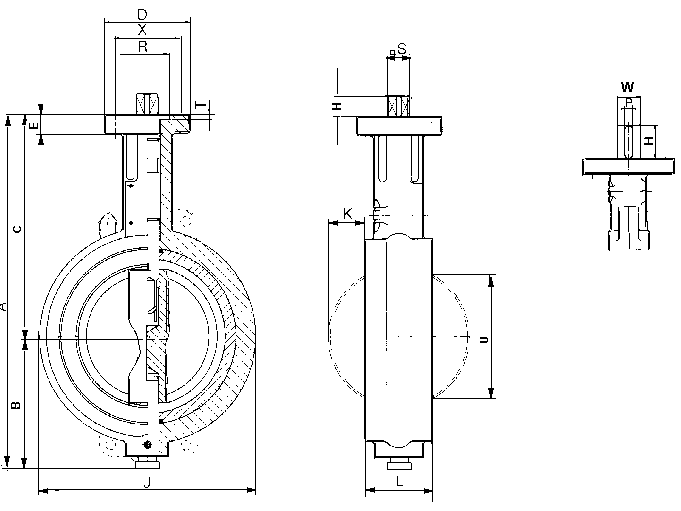

		Jmenovitá světlost
		40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
		1 1/2"	2"	2 1/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"
A¹⁾		204	204	225	239	268	292	320	386	462	542	627	677	743	793	934
A²⁾		204	204	225	250	286	314	342	401	462	542	-	-	-	-	-
B		74	74	79	85	101	112	125	156	192	242	277	302	341	366	424
C¹⁾		130	130	146	154	167	180	195	230	270	300	350	375	402	427	510
C²⁾		130	130	146	165	185	202	217	345	270	300	-	-	-	-	-
D	DIN/ISO	65					90			125		175				210
E	DIN/ISO	14					15			18		23				25
H	DIN/ISO	16					19			24		65				80
J	PN 6	-	96	116	132	152	182	207	262	317	373	423	473	528	578	679
J	PN 10 / 16 ANSI 150	90	105	124	138	162	192	218	273	328	378	438	489	539	595	696
K		7	7	13	19	27	37	49	70	90	111	129	141	162	181	221
L		43	43	46		52	56		60	68	78	78	102	114	127	154
M	PN 10	110	125	145	160	180	210	240	295	350	400	460	515	565	620	725
M	PN 16	110	125	145	160	180	210	240	295	355	410	470	525	585	650	770
M	ANSI 150	-	120,7	139,7	152,4	190,5	215,9	241,3	298,5	362	431,3	476,3	539,8	577,9	635	749,3
N	PN 10	M 16						M 20		M 20			M 24			M 27
N	PN 16	M 16						M 20		M 24			M 27		M 30	M 33
N	ANSI 150	-	5/8" - 11 UNC				3/4" - 10 UNC			7/8" - 9 UNC		1" - 8 UNC		1 1/8" - 7 UNC
O	PN 10	4			8				8	12		16		20
O	PN 16	4			8				12	12		16		20
O	ANSI 150	-	4		8					12			16		20
P		-										14				20
R		35					55			70		100
S	DIN/ISO	14 - 0.1					17 - 0.1			22 - 0.1		-
T		3.5										5				7
U		39	39	56	71	93	117	114	191	240	291	327	371	423	472	575
W		-										45				70
X		50/4 x 7					70/4 x 9			102/4 x 11		140/4 x 18				165/4 x 22

1) Tělesa z GGGG/GS - C

2) Tělesa z GG

Hmotnosti v kg

	Jmenovitá světlost
	40	50	65	80	100	125	150	200	250	300	350	400	450	500														600
Mezipřírubové těleso	2,4	2,4	3,0	3,2	4,5	7,0	8,0	12,1	19,8	31,2	50	72	92	111														195
Těleso s úchytnýmý oky	3,4	3,4	4,0	4,8	6,9	10,6	11,4	15,9	26,0	38,2	60	92	108	151														245
