KLAPKY SAUNDERS-VIA

KLAPKY SAUNDERS-VIA

SÉRIE RS

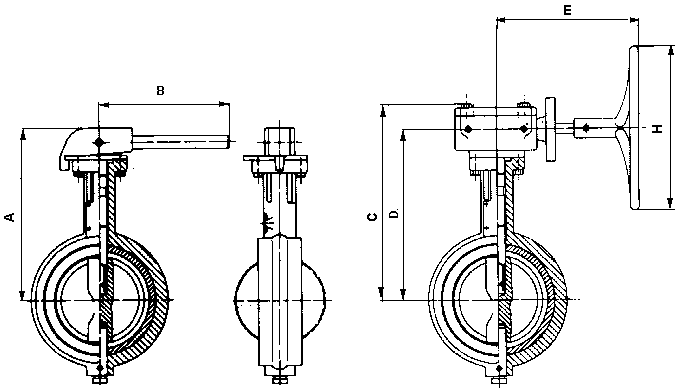

Rozměry v mm

Rozměr	Jmenovitá světlost
	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
A¹⁾	181	181	197	205	218	231	246	281	-	-	-	-	-	-	-
A²⁾	181	181	197	216	236	253	268	296	-	-	-	-	-	-	-
B	200	200	200	200	200	240	240	240	-	-	-	-	-	-	-
C¹⁾	206	206	222	230	243	256	271	306	346	376	437	462	489	514	615
C²⁾	206	206	222	241	261	278	293	321	346	376	-	-	-	-	-
D¹⁾	172	172	188	196	209	222	237	272	312	342	402	427	454	479	557
D²⁾	172	172	188	207	227	244	259	287	312	342	-	-	-	-	-
E	230	230	230	230	230	230	230	230	230	230	285	285	285	285	454
F	200	200	200	200	200	250	250	250	250	250	400	400	400	400	610
G	65	65	65	65	65	65	65	65	65	65	96	96	96	96	137
H¹⁾	247	247	263	271	330	343	358	393	495	525	575	670	697	722	957
H²⁾	247	247	263	282	348	365	380	408	495	525	-	-	-	-	-
K	92	92	92	92	138	138	138	138	200	200	200	270	270	270	422
L	50	50	50	50	72	72	72	72	100	100	100	135	135	135	211
M	110	110	110	150	176	176	176	231	267	267	352	373	489	489	570
N	36	36	36	75	60	60	60	115,5	90	90	176	186,5	244,5	244,5	285

* Rozměr platí pro klapky PN 10/16 p 10MPa, neupohon PKN, dvoječnný při přívodu vzduchu 0,5MPa

1) Tělesa z GGG/GS-C
2) Tělesa z GG

Hmotnosti v kg

Klapka ovládaná	Jmenovitá světlost
	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
Ruční pákou	4,1	4,1	4,7	4,9	6,2	8,9	9,9	14,0	-	-	-	-	-	-	-
Převodovkou	10,2	10,2	10,8	11,0	12,3	14,8	15,8	19,9	27,6	39,0	66,8	88,8	108,8	127,8	230,0
Pneupohonem PKN	4,4	4,4	5,0	6,2	11,5	14,0	15,0	23,0	39,0	51,0	76,0	104,0	129,0	148,0	318,0

* Hmotnosti uvedeny pro klakpy v mezipřírubovém provedení
